黑金剛電容陶瓷壓敏電阻規格選擇方法流程

作者：NIPPON CHEMI-CON 發布時間：2020-08-12 11:22:10 訪問量：6566 來源：黑金剛電容

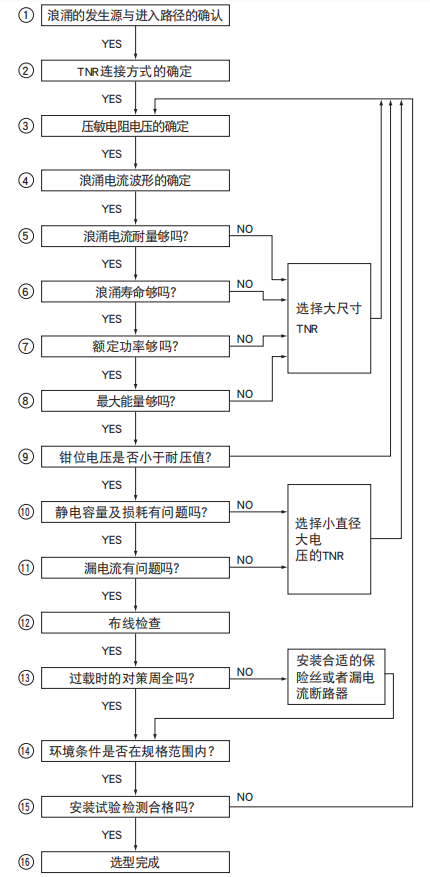

黑金剛電容陶瓷壓敏電阻規格選擇方法流程如下：

1、把握浪涌的發生源?進入路徑、外部雷浪涌?內部雷浪涌（開/關浪涌）、線對線部分?線對地部分、功率線?信號線。

2、TNR的連接方式請參考前述「適用案例和注意事項」。

3、請確保電路電壓即使上升至峰值時也不超過最大允許電路電壓。如果TNR被安裝在線與地之間，請關注絕緣阻抗安裝試驗?耐壓試驗時的施加電壓。

4、浪涌電流峰值幾乎等于浪涌電壓除以浪涌阻抗后得到的值。如果預計的浪涌次數不超過兩次，請選擇浪涌電流峰值大的且直徑大的TNR以滿足浪涌電流耐量大于浪涌電流值。

5、如果預計的浪涌次數不超過兩次，請選擇浪涌電流峰值大的且直徑大的TNR以滿足浪涌電流耐量大于浪涌電流值。

6、如果預計的浪涌次數較多，請參考浪涌壽命特性曲線選擇浪涌次數高于規定耐浪涌保證次數的TNR。

7、如果有高頻率浪涌持續施加，請選擇額定功率高于平均浪涌功率的且直徑大的TNR。

8、如果浪涌帶有高能量，請關注最大能量值。

選擇的TNR須滿足被保護設備的耐電壓值必須大于最大鉗位電壓。如果沒有TNR可以對應，可能需要提高設備的耐電壓值。

9、選擇的TNR須滿足被保護設備的耐電壓值必須大于最大鉗位電壓。如果沒有TNR可以對應，可能需要提高設備的耐電壓值。

10、如果是用于高頻電路請聯絡我們。因為部分靜電容量的TNR，會出現信號衰減，其損耗會產生發熱的狀況。

11、請參考電壓-電流特性曲線中的最大漏電流值。

12、連接TNR的線請盡量短。如果連接線較長，連接線的電感會使電壓下降，對于快速上升的浪涌的吸收效果也會下降。

13、在TNR之前請安裝保險絲。保險絲的選擇請參考2-5條項。

14、請注意TNR的周圍溫度不能高于最大工作溫度。

15、請盡可能通過安裝試驗確認TNR的功能。

16、選型完成。
